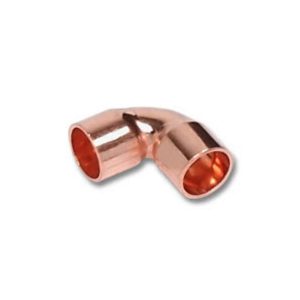

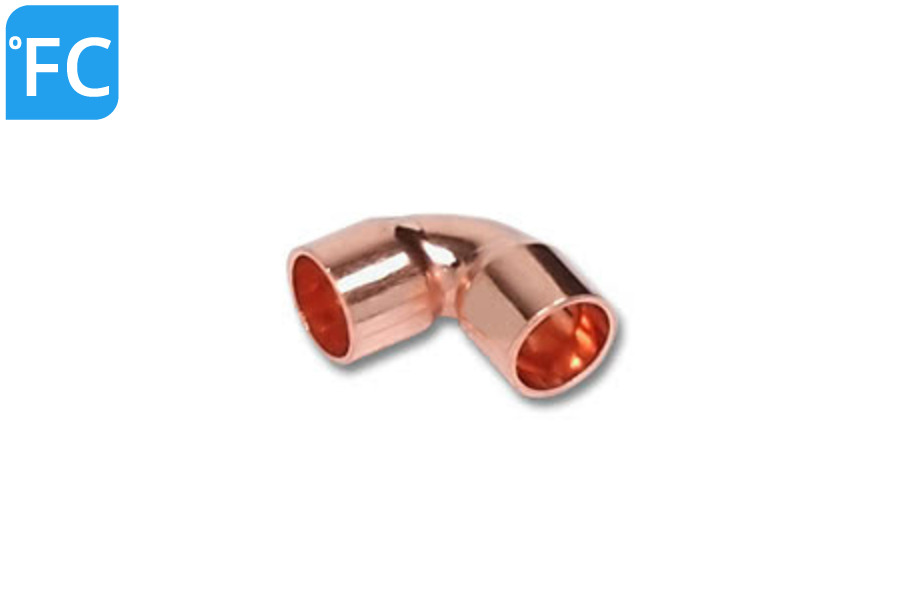

CU Kolano 90° LWxLW Rozmiar mm 16 KSZTAŁTKI MIEDZIANE

3.69

Najważniejsze zalety

    • Mogą być one stosowane wraz z wszystkimi standardowymi rurami miedzianymi zgodnymi z PN-EN 1057 i DVGW.

    • Do urządzeń klimatyzacyjnych typu split i multisplit, pomp ciepła, lad chłodniczych oraz innych urządzeń chłodniczych

    • Łączniki zostały sprawdzone i zatwierdzone przez DVGW, SVGW i inne europejskie instytuty certyfikacyjne.

    • W technice chłodniczej zaleca się lutowanie twarde

    Opis


    Zamówienie dotyczy: CU Kolano 90° LWxLW

    W jednym miejscu poznasz:

    CU Kolano 90° LWxLW i ważne informacje na temat złączek lutowanych, jak właściwie lutować, zastosowanie złączek lutowanych
    Poznasz najważniejsze funkcje
    Porównasz produkty
    Poznasz parametry techniczne
    Poznasz cenę i zrealizujesz zamówienie

    Jak używać kształtki miedziane SANHA Seria 5000 i akcesoria do lutowania miedzi „SA”:

    Kształtki do lutowania twardego, czyli seria 5000, zgodnie z normą EN 1254, znajdują szerokie zastosowanie w instalacjach grzewczych, solarnych, sprężonego powietrza i wody pitnej.
    Wszystkie złączki są dostępne w rozmiarach metrycznych. W instalacjach wody pitnej dozwolone jest tylko lutowanie miękkie zgodnie z arkuszem roboczym DVGW GW 2.
    W tym zakresie zalecamy również stosowanie złączek zaciskowych z materiałów bezołowiowych, takich jak stal nierdzewna lub brąz krzemowy.

    Kwestie do rozważenia podczas lutowania.
    Luty miękkie zostały opracowane zgodnie z normą EN 29453. Na podstawie DVGW-GW2 są one dopuszczone do stosowania w instalacjach wody pitnej.

    S-Sn 97Cu (lut miękki z 97% cyny i 3% miedzi, maks. 230°C-250°C, nr katalogowy 4933)
    S-Sn97Ag3 (lut miękki z 97% cyny i 3% srebra, max. 220°C-230°C, nr katalogowy 4934)
    Aby lut mógł działać, wymagany jest topnik zgodny z EW 29454-1. Topniki należy rozpuścić w zimnej wodzie. Topniki te posiadają certyfikat GW7 oraz znak DVGW. Topnik należy stosować oszczędnie. Należy go nakładać tylko na końce rur, które zostały wcześniej oczyszczone topnikiem bez metalu. W ten sposób topnik nie może dostać się do instalacji.

    Szczególnie popularne jest stosowanie pasty do lutowania miękkiego. (flux-soldering compound). Składają się one w co najmniej 60% z proszku lutowniczego i 40% topnika. 60% proszku lutowniczego i 40% topnika. Pasta lutownicza topi się po osiągnięciu temperatury roboczej, w której lut może być używany i łączony. Można to łatwo rozpoznać po błyszczącym srebrnym wyglądzie, w takim przypadku należy użyć dodatkowego lutu, aby wypełnić szczelinę. Eliminuje to ryzyko przypalenia (topnik może zawieść).

    W przypadku instalacji wody pitnej pasta lutownicza (numer katalogowy: 4943) powinna posiadać oznaczenie DVGW.

    Jako topnik należy stosować miękką pastę lutowniczą. Należy ją nakładać tylko cienką warstwą na oczyszczoną powierzchnię zewnętrzną. Podczas lutowania miękkiego należy podgrzać całą powierzchnię lutowaną do temperatury około 30 – 50 C powyżej temperatury topnienia lutu. Następnie należy umieścić lut na końcu złącza lutowanego i stopić go bez bezpośredniego kontaktu z płomieniem. Lutowanie miękkie, wymaga (dla rozmiarów powyżej DN 42) dużego doświadczenia w tym zakresie. Dlatego dla tych rozmiarów zaleca się lutowanie twarde.

    Lut chłodniczy
    Lut produkowany z czystych surowców, gwarantujący stały skład chemiczny i wysoką jakość.
    Oferujemy lut twardy do techniki chłodniczej w postaci prętów o długości 500 mm.

    Lut miedziowo-fosforowy

    Luty fosforowe miedziowe nie wymagają użycia topnika, który jest niezbędny przy lutowaniu stopów miedzi. Zawierają one mieszaninę srebra. Zakres topnienia wynosi 645 – 800oC. Nie powinny być stosowane do lutowania stali i stopów zawierających nikiel oraz stopów miedzi z niklem o zawartości niklu powyżej 10%.

    Lut Ag2CuP
    Stop lutowniczy Ag5CuP
    Stop lutowniczy Ag15CuP
    Lut z wysoką zawartością srebra w lutowiu

    Odpowiedni do łączenia materiałów takich jak stal, żelazo, miedź i mosiądz. Dostępne w lutach cynowych i bezcynowych. Zakres temperatur topnienia 660 – 710oC.

    Lut Ag40Sn
    Lut Ag44

    Zlecając nam montaż otrzymasz:

    CU Kolano 90° LWxLW z rabatem kupując w naszym sklepie online lub wybierając montaż
    Gwarancje
    Kompletne podłączenie elektryczne oraz hydrauliczne
    Złączki do lutowania twardego i miękkiego
    Optymalna odporność na korozję oraz higiena dzięki niskiej zawartości węgla (<0,5mg C/dm2). Szerokie portfolio od 6 mm do 159 mmObszary zastosowania: Woda pitna, Ogrzewanie, Instalacje gazowe, Woda deszczowa, Systemy solarne Sprężone powietrze, Systemy gaśnicze. Oto kilka wskazówek, które mogą pomóc podczas lutowania kształtek: Wybierz odpowiedni rodzaj lutu, który będzie odpowiedni do miedzi i będzie miał wystarczającą wytrzymałość na warunki, w których będzie używana kształtka. Dla lutowania miedzi, zwykle stosuje się luty miedziane, srebrne lub fosforobrązowe. Oczyść powierzchnię kształtki, którą chcesz połączyć, aby usunąć wszelkie zanieczyszczenia i tłuste plamy. Możesz to zrobić za pomocą papieru ściernego lub specjalnego preparatu czyszczącego. Podczas lutowania, należy utrzymywać odpowiednią temperaturę lutownicy, aby zapewnić prawidłowe topnienie lutu. Użyj termometru lub pyrometeru, aby upewnić się, że temperatura jest odpowiednia. Należy stosować odpowiednią ilość lutu, aby uzyskać mocne i trwałe połączenie. Zbyt mało lutu może spowodować słabe połączenie, a zbyt dużo lutu może spowodować przegrzanie kształtki i osłabienie jej struktury. Po zakończeniu lutowania, upewnij się, że połączenie jest odpowiednio schłodzone i że lut jest prawidłowo rozłożony. Możesz to zrobić za pomocą wilgotnej szmatki, aby przyspieszyć proces schładzania i zapobiec pęknięciom w połączeniu. Mam nadzieję, że te wskazówki pomogą w lutowaniu kształtek miedzianych![su_service title="Wskazówka naszego eksperta" icon="icon: check-circle" icon_color="#22a0ed" size="38"][/su_service]

    Zapraszamy do porównania zalet i wad

    Jakie są zalety?

    Wskazówka naszego eksperta
    Trwałość i niezawodność to główne zalety kształtek miedzianych do lutowania, co przekłada się na długą żywotność instalacji klimatyzacyjnej lub chłodniczej. Dodatkowo, ich precyzyjne wykonanie gwarantuje łatwe i dokładne dopasowanie do rur miedzianych, co pozwala na zapewnienie właściwej izolacji i uniknięcie wycieków wody lub gazu.
    Jakie są wady tego produktu?
    Wskazówka naszego eksperta
    Kształtki do lutowania z miedzi są dosyć trudne w obróbce ze względu na ich sztywność i wymagają specjalistycznych narzędzi, aby je odpowiednio przyciąć i dostosować do potrzeb. Niestety, proces lutowania może być trudny i wymaga dużej precyzji. W przypadku niewłaściwego użycia kształtek, może dojść do niedoskonałego połączenia elementów, co skutkuje niedostateczną trwałością lutowania. Dodatkowo, lutowanie z użyciem miedzi wymaga użycia odpowiedniego sprzętu oraz wiedzy technicznej, co może być wyzwaniem dla początkujących użytkowników.
    Podsumowując
    Ksztaltki, kolana, luki, trojniki, mufy, nyple, złączki, redukcje z miedzi to niezbędne elementy instalacji chłodniczych.
    Zaleta: Łączenie rur miedzianych za pomocą ksztaltek zapewnia solidność i trwałość całego systemu.
    Wada: Użycie miedzi w instalacjach chłodniczych wymaga spełnienia określonych wymagań, takich jak wykorzystanie odpowiedniego czynnika chłodzącego i przestrzeganie przepisów dotyczących instalacji.
    Zachęta do zakupu: Łączenie rur miedzianych za pomocą ksztaltek to niezawodny sposób na zbudowanie trwałego systemu chłodniczego. Wymaga to jednak spełnienia określonych wymagań, aby zapewnić bezpieczeństwo użytkowania. Dlatego warto skonsultować się z doświadczonymi specjalistami oraz zapoznać się z obowiązującymi przepisami, aby uniknąć niepotrzebnych problemów.

    Używanie rur miedzianych z łącznikami i kształtkami pozwala na skuteczne łączenie elementów instalacji chłodniczych i klimatyzacyjnych, a także zwiększa elastyczność i łatwość montażu. Ponadto, rury miedziane spełniają wymagania dla instalacji chłodniczych, co zapewnia niezawodność i bezpieczeństwo. Mimo nieco wyższej ceny, warto zainwestować w produkty wysokiej jakości, które zapewnią długotrwałą i bezawaryjną pracę całej instalacji.

    PARAMETRY TECHNICZNE

    Kształtki do lutowaniaAdaptery, zlączkiPompa próżniowaAkcesoria MontażoweKlimatyzacja i pompy ofertaChłodnictwo oferta

    Dokumenty się nie wyświetlają?

    Informacje dodatkowe

    Masa g

    19, 60

    Rozmiar mm

    16
